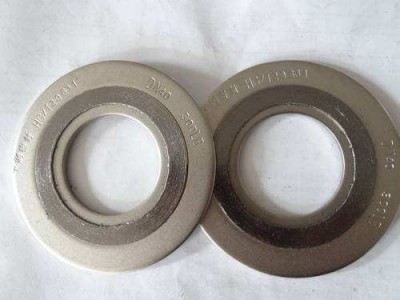

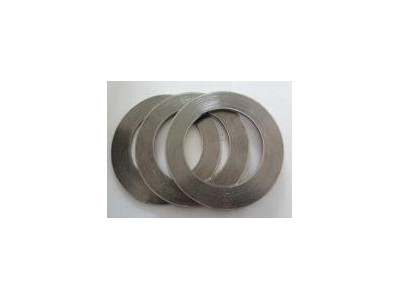

金属缠绕垫片的使用温度以及使用效果添加时间：2019-10-17 编辑：廊坊久旺密封材料有限公司
    点击图片查看原图 |
|
产品详情
金属缠绕垫片的结构材料：
|
填充料
|
钢带
|
内环
|
外环
|
|
石棉缠绕
|
SUS 304
|
碳钢
|
碳钢
|
|
石墨缠绕
|
SUS 316
|
SUS 304
|
SUS 304
|
|
四氟缠绕
|
SUS 316L
|
SUS 316
|
SUS 316
|
|
SUS 316L
|
SUS 316L
|
|
填充料
|
温 度(°C)
|
最大操作压力(kg/cm2)
|
|
石墨缠绕
|
-200~550
|
250
|
|
石棉缠绕
|
-150~450
|
100
|
|
四氟缠绕
|
240~260
|
100
|
下表用于对内环及缠绕金属的材质选择:
|
商品名
|
AISI
|
硬度(HB/HV)
|
温度(°C)
|
|
不锈钢 304
|
304
|
130~180
|
-250~+550
|
|
不锈钢 316
|
316
|
130~180
|
-100~+550
|
|
不锈钢 316L
|
316L
|
130~190
|
-100~+550
|
外环通常由经防腐蚀处理的碳钢组成。
法兰种类及缠绕垫片形式:
法兰种类 缠绕垫片形状
平面法兰 仅带外环缠绕垫片 带内外环缠绕垫片
凸面法兰 仅带外环缠绕垫片 带内外环缠绕垫片
凹凸法兰 基本型缠绕垫片 仅带内环缠绕垫片
槽法兰 基本型缠绕垫片 仅带内环缠绕垫片
平面和凹槽法兰 基本型缠绕垫片 仅带内环缠绕垫片缠绕垫片
厚度公差：
项目厚度(mm)公差(mm)垫片厚度4.5, 3.2+0.2-0.1环厚度3.0±0.24
金属缠绕垫片主要技术参数:
缠绕垫片系数m=2.5-4缠绕垫片使用压力≤25MPa 缠绕垫片使用温度-196℃-700℃(氧化性介质中不高于600℃) 缠绕垫片最小预紧比压y=68MPa下表是缠绕垫片直径公差(即用于法兰的名义管道直径)
DIM(mm)ANSI B16.5BS1560(mm)Mss sp-44API605公差内环内径垫片内径<=600<=24" >=26" and <=34"±0.5>600 and <=800>24" and <=34>=36" and <=60"±0.9>800 and <=1600 >34" and <=60" ±1.3>1600>60" ±1.6垫片外径<=600<=24"<=24"±0.9>600 and <=160000 >24" and <=60" ±1.81600>60" ±2.2外环外径 >1/2" and <=60"±0.9<=600<=24" 0-1.0 >600 and <=1000>24" and <=34" 0-1.8>1000 and <=1600>34" and <=60" 0-2.2注：另外，我们也可以根据JIS,JPI标准或客户要求生产
订货须知：金属缠绕垫在订货时需注明以下参数，范例：
1、金属缠绕垫的类型：A B C D
2、法兰标准：ASME B16.20
3、管路通径、压力等级：2" 150Lbs
4、材料种类：内环 SS316 ；金属缠绕带 SS316；填料带：石墨；外环：碳钢
※ 实际应用工况不同， 以上参数仅供参考不作任何保证要求。
