廊坊久旺密封生产的金属缠绕垫片质量达标吗？添加时间：2019-10-17 编辑：廊坊久旺密封材料有限公司
    点击图片查看原图 |
|

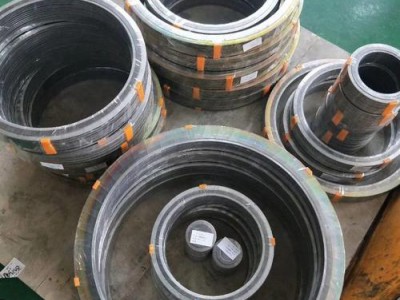

产品详情
回弹性优良的金属缠绕垫片能够对管道系统的压力热循环和振动进行
自动调整，特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。是阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封原件，广泛地用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。
在法兰垫外观设计上为了安装方便,根据垫片口径大小,在垫片外围焊上2~8个定位带,让定位带扣在法兰孔上,以防安装时垫片移位或脱落,节约了辅助材料及工时.一般分为以下几种类型：

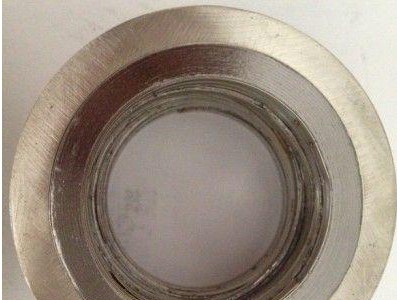

金属缠绕垫片采用优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与石墨、石棉、聚四氟乙烯垫片、无石棉等软性材料相互交替重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。金属缠绕垫片为半金属密合垫中回弹性最佳的垫片，金属缠绕垫片结构密度可依据不同的锁紧力要求来制作，并利用内外钢环来控制其最大压紧度，缠绕垫片接触的法兰密封面的表面精度要求不高。金属缠绕垫片特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。缠绕垫片是阀门、泵、换热器、塔、人孔、手孔等法兰连接处理想的静密封原件。
缠绕垫片应用范围：
石油、化工、冶金、电力、船舶、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处密封。
金属缠绕垫片的种类：
种类 断面形式 代号 厚度
基本型缠绕垫片A 3.2 4.5
带内环缠绕垫片B 4.5
带外环缠绕垫片C 4.5
带内外环缠绕垫片D 4.5
金属缠绕垫片的结构材料：
|
填充料
|
钢带
|
内环
|
外环
|
|
石棉缠绕
|
SUS 304
|
碳钢
|
碳钢
|
|
石墨缠绕
|
SUS 316
|
SUS 304
|
SUS 304
|
|
四氟缠绕
|
SUS 316L
|
SUS 316
|
SUS 316
|
|
SUS 316L
|
SUS 316L
|
|
填充料
|
温 度(°C)
|
最大操作压力(kg/cm2)
|
|
石墨缠绕
|
-200~550
|
250
|
|
石棉缠绕
|
-150~450
|
100
|
|
四氟缠绕
|
240~260
|
100
|
下表用于对内环及缠绕金属的材质选择:
|
商品名
|
AISI
|
硬度(HB/HV)
|
温度(°C)
|
|
不锈钢 304
|
304
|
130~180
|
-250~+550
|
|
不锈钢 316
|
316
|
130~180
|
-100~+550
|
|
不锈钢 316L
|
316L
|
130~190
|
-100~+550
|
外环通常由经防腐蚀处理的碳钢组成。
法兰种类及缠绕垫片形式:
法兰种类 缠绕垫片形状
平面法兰 仅带外环缠绕垫片 带内外环缠绕垫片
凸面法兰 仅带外环缠绕垫片 带内外环缠绕垫片
凹凸法兰 基本型缠绕垫片 仅带内环缠绕垫片
槽法兰 基本型缠绕垫片 仅带内环缠绕垫片
平面和凹槽法兰 基本型缠绕垫片 仅带内环缠绕垫片缠绕垫片
厚度公差：
项目厚度(mm)公差(mm)垫片厚度4.5, 3.2+0.2-0.1环厚度3.0±0.24
金属缠绕垫片主要技术参数:
缠绕垫片系数m=2.5-4缠绕垫片使用压力≤25MPa 缠绕垫片使用温度-196℃-700℃(氧化性介质中不高于600℃) 缠绕垫片最小预紧比压y=68MPa下表是缠绕垫片直径公差(即用于法兰的名义管道直径)
DIM(mm)ANSI B16.5BS1560(mm)Mss sp-44API605公差内环内径垫片内径<=600<=24" >=26" and <=34"±0.5>600 and <=800>24" and <=34>=36" and <=60"±0.9>800 and <=1600 >34" and <=60" ±1.3>1600>60" ±1.6垫片外径<=600<=24"<=24"±0.9>600 and <=160000 >24" and <=60" ±1.81600>60" ±2.2外环外径 >1/2" and <=60"±0.9<=600<=24" 0-1.0 >600 and <=1000>24" and <=34" 0-1.8>1000 and <=1600>34" and <=60" 0-2.2注：另外，我们也可以根据JIS,JPI标准或客户要求生产
订货须知：金属缠绕垫在订货时需注明以下参数，范例：
1、金属缠绕垫的类型：A B C D
2、法兰标准：ASME B16.20
3、管路通径、压力等级：2" 150Lbs
4、材料种类：内环 SS316 ；金属缠绕带 SS316；填料带：石墨；外环：碳钢
※ 实际应用工况不同， 以上参数仅供参考不作任何保证要求。
金属缠绕垫片的种类：
（一）基本型金属缠绕垫、
（二）带外环金属缠绕垫
（三）带内环金属缠绕垫
（四）带内外环金属缠绕垫
（五）换热器用（带筋）
（六）异形金属缠绕垫
金属缠绕垫片（基本型）采用优质SUS304、SUS316（“V”形或“W”形) 金属带及其它合金材料与温石棉、柔性石墨、聚四氟乙烯、非石棉纤维 [1] 等软性材料相互重叠螺旋缠绕而成，在开始及末端用点焊方式将金属带固定。
1.金属带材料
A. 采用厚度为0.15mm~0.25mm的08F，0Cr13, 0Cr18Ni19Ti, 0Cr18Ni9Ti, 00Cr18Ni10, 0Cr18Ni12Mo2Ti, 00Cr17Ni14Mo2,201,304,316等冷轧钢带，或由供需双方协商 确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷
C.不锈钢的硬度值 HV≤200
D.一般的钢带的宽度是3.2mm,4.5mm,8mm,W型的钢带可以更厚。
E.不锈钢带形状：“V”“W”“SUS”“U”。
不锈钢带材质：A3,304,304L,316,316L,蒙乃尔，钛材Ta。
2. 非金属带材料
A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，
陶瓷纤维及云母带等。带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力
E.一般的钢带的宽度是3.2mm,4.5mm,8mm
F.适应温度：-196℃—+870℃（柔性石墨）
≤+250℃（聚四氟乙烯）
≤+500℃（特殊石棉）
3.内外环材料
常用的有304SS,316LSS,321SS,347SS,碳钢,钛,铜.
